# Overleg tbv uitvoering Beeld in Venlo dd
19-12-2011.

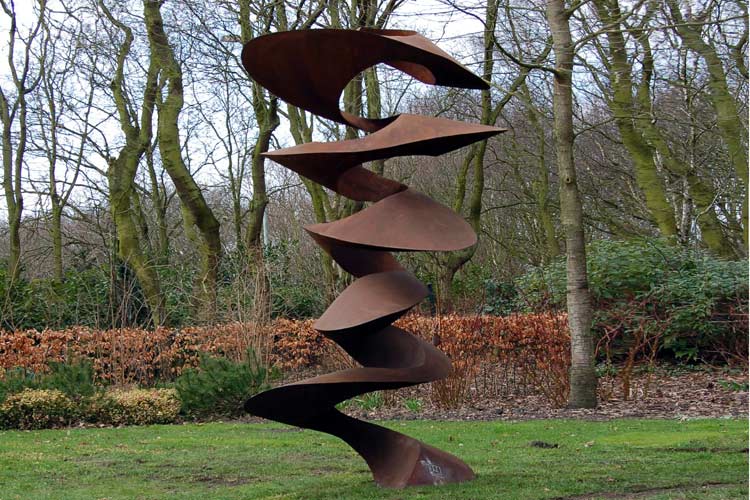

# Uw (ontwerp) Foto van het Cor Ten stalen Beeld.
# Afmeting Beeld diameter 1200,1 000,800 & 600 mm.
#Het beeld
heeft een hoogte van circa 3200 mm
Uitvoering:
Het verzorgen van de statischeberekening van het
staal en beton fundatie.
Zodat het gereed is voor uitvoering
in eigen beheer door Pieter Obels.
Dit is echter exclusief
details tbv werktekeningen & uitvoerings tekeningen.
Inclusief:
* Overleg & bespreken van het ontwerp.
*
Vervaardigen van de Statische berekening van het beeld te Venlo.
* Technische gegevens zoals:
ankers tbv fundatie M 16
gegalvaniseerde uitvoering kwaliteit 8.8
voetplaat Beeld
dikte 10 mm.
materiaal tussen-steun (beeld & fundatie plaat)
plaatdikte 10 mm.
fundatie plaat dikte 15 mm.
bevestigingsgaten in fundatie plaat tbv ankers M16, 24 mm.
beeld bevestigen met moeren M16 en zware carrosserie ringen 3 x
D.
wordt ook wel vlakke sluitringen genoemd.
